СТЕРЕОСКОП

Стереоскоп (от греч. stereós – объемный, пространственный и греч. skopéõ – смотрю), бинокулярный оптический прибор для просмотра стереопар (стерео диапозитивов). Позволяет видеть изображение объемным. Используется в фотографии, геодезии, астрономии и т. д.

Стереоскоп

Стереоскоп «Салют»

Зарубежные стереоскопы

Стерео рамки

—

СТЕРЕОСКОП - оптическое устройство, позволяющее предъявлять два диспаратных изображения одного и того же объекта - независимо правому и левому глазу, в результате чего объединенное изображение воспринимается объемным. В одних случаях для этого используются соответственно смонтированные линзы, в других — отражательные зеркала.

Стереоскоп  был изобретен английским физиком И. Уитстоном в 1833 г. и в дальнейшем неоднократно модифицировался. Пара снимков или изображений, используемых в Стереоскопе, называется стереопарой. Практически стереопары получаются путем фотографирования некоторой трехмерной сцены с двух позиций. Если расстояние между точками фотографирования (базисное расстояние) равно расстоянию между зрачками, то полученные стереопары дадут стереоэффект такой же, как и при естественном рассматривании объекта. Если это расстояние увеличено, возникает впечатление большей глубины, если уменьшено - объект выглядит уплощенным. Это объясняется изменением величины диспаратности, которая пропорциональна межзрачковому расстоянию.

Стереоскоп, оптическая система которого имеет преувеличенное относительно межзрачкового расстояния базисное расстояние, называется телестереоскопом. Если базисное расстояние меньше межзрачкового, то говорят об иконоскопе.

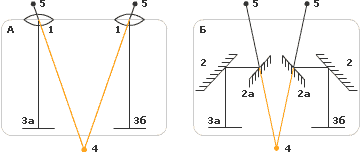

Схемы стереоскопов:
А - линзового;
Б – зеркального;
1 – линзы;
2 и 2а – зеркальные отражатели;
3а и 3б – одинаковые точки на правом и левом снимках стереопары;
4 – точка стереоскопического совмещения точек 3а и 3б;
5 – оси глаз наблюдателя.

СТЕРЕОПАРА - два изображения одного и того же объекта съемки, зафиксированные двумя идентичными объективами с двух точек, по своему положению имитирующих положение глаз человека. При сепарированном (раздельном) их рассматривании левым и правым глазами воссоздается пространственное изображение.
